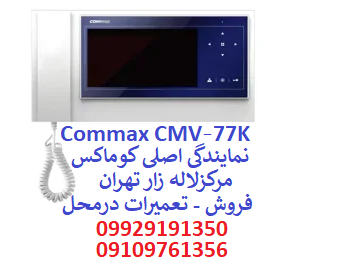

دستگاه Commax CMV‑77K یکی از مانیتورهای تصویری بسیار محبوب برند معتبر کوماکس (Commax) ساخت کشور کره جنوبی است در ادامه هم معرفی فنی و هم نکات مربوط به عیب‌یابی و تعمیر آن را برایتان توضیح مختصر خواهیم داد تا از کم و کیف این درب بازکن های فوق حرفه ای با استانداردی منحصربفرد و دیدنی آشنایی کاملتری داشته باشید ما در شرکت کوماکس تصویر با سابقه 35 سال حضور در بازار نمایندگی آیفونcommaxدرلاله زار تهران با شماره 09929191350 مجتمع 110 واقع درخیابان تئاتردهقان همواره نهایت تلاش و کوشش و سعی خود را برای برقراری بهترین فروشگاه وخدمات سرویس برای مشتریان مقدور نموده ایم با ما در ارتباط باشید .

معرفی و کیفیت دستگاه Commax CMV‑77K

ویژگی
توضیحات
نوع دستگاه
مانیتور تصویری رنگی ۷ اینچ
کشور سازنده
کره جنوبی (ساخت اصلی در سئول)
نمایشگر
LCD رنگی با کیفیت تصویر بالا (720�480 پیکسل)
ارتباط داخلی
پشتیبانی از ارتباط با درب دوم یا دوربین دوم
سیستم اتصال
چهار سیمه استاندارد کومکس
خروجی اضافی
پشتیبانی از حافظه تصویری (در برخی نسخه‌ها)
طراحی
نازک، صفحه تخت، نصب دیواری
کیفیت ساخت
بسیار بالا، با دوام — قطعات داخلی ساخت کره و مقاومت در گرما و رطوبت متوسط
عمر مفید معمول
بیش از ۸ سال در کارکرد نرمال
مزایا:تصویر روشن و واضح حتی در نور کم
طراحی مینیمال با کلیدهای لمسی نرم
طول عمر زیاد و قطعات مرغوب کره‌ای
سرویس‌پذیری ساده نسبت به مدل‌های جدیدتر تاچ اسکرین
نقاط ضعف:
فاقد Wi‑Fi و قابلیت انتقال تصویر موبایلی
مدل نسبتاً قدیمی (تولیدش متوقف شده اما قطعات یدکی هنوز موجودند)

راهنمای تعمیر یا عیب‌یابی کلی CMV‑77K
مشکلات رایج و روش برخورد با آن‌ها:
مشکل
علت احتمالی
پیشنهاد تعمیر
تصویر سیاه یا قطع‌شده
کابل ویدیو قطع یا اتصالات شل شده
بررسی فیش ۴ سیمه ورودی / تعویض کابل
صدا ندارد
میکروفون یا بلندگو آسیب دیده
تست با گوشی درب؛ در صورت عدم صدا تعویض قطعه مربوطه
تصویر نویزی
برق ناپایدار یا اتصال اشتباه سیم زمین
کنترل تغذیه یا ارت مجدد
دستگاه روشن نمی‌شود
آداپتور یا برد پاور خرابی دارد
تعویض برد پاور (در دسترس در بازار)

کلیدهای عملکرد کار نمی‌کند
خرابی در برد فرمان لمسی
بررسی صفحه کلید لمسی، تمیزکاری یا تعویض صفحه پنل جلو

توصیه: در صورتی که در تعمیر دستگاه‌های برد الکترونیکی تجربه نداری، حتما دستگاه را به تعمیرکار نمایندگی مجازکومکس که با برند اف اف کومکس آشناست بسپار. منبع تغذیه و مدار فرمان این مدل نسبتاً حساس‌اند.

قطعات اصلی آیفون کامکث و سرویس موجود در بازار
برای CMV‑77K همچنان قطعات یدکی در بازار ایران (مثلاً در “آیفون تصویری دلتابان ”، “سرویس کوماکس ”، و نمایندگی کومکس درلاله زار) عرضه می‌شود از جمله:

برد تغذیه اصلیcommax
کابل فلت تصویر
صفحه نمایش LCD 7"
قاب جلو و برد کلید لمسی

مراحل ساخت مانیتور تصویری Commax CMV‑77K
1️⃣ طراحی و مهندسی اولیه
تیم الکترونیک کره کومکس در شهر سئول ابتدا نقشه مدار اصلی و طراحی بدنه را انجام می‌دهد.
در طراحی تأکید دارند بر:
مصرف برق پایین (حدود 12 ولت DC)
سازگاری با همه پنل‌های دربازکن ۴ سیمه کومکس
مقاومت حرارتی بالا برای شرایط مختلف (از زمستان کره تا تابستان کشورهای خاورمیانه).
2️⃣ تولید بردهای مدار چاپی (PCB)
برد اصلی شامل سه بخش است:
برد تغذیه (Power board) — تبدیل برق 220 ولت به 12 ولت DC پایدار
برد کنترل (Main controller) — شامل میکروکنترلر، آی‌سی تصویر و مدار صوت
برد پنل کلیدها (Touch board) — برای کنترل تماس، بازکردن در، و تنظیمات
این بردها با ماشین‌های SMD خودکار ساخته می‌شوند و لحیم‌های خالص قلع-نقره استفاده می‌شود که دوام بسیار بالایی دارد.
3️⃣ مونتاژ نمایشگر LCD
نمایشگر ۷ اینچ اصلیcommax از تولیدکننده کره‌ای یا گاهی از چین تأمین می‌شود.
فلت کابل تصویر با برد اصلی لحیم و سپس با فریم پلاستیکی سخت محافظت می‌شود.
فریم جلویی از پلی‌کربنات ضدخش ساخته می‌شود تا در اثر فشار یا نور تغییر رنگ ندهد.
4️⃣ مونتاژ بدنه و قاب
قاب دستگاه با قالب تزریق پلاستیک ساخته می‌شود و پوشش آن از رنگ مقاوم ضد UV است.
در خط مونتاژ، کارگرها ماژول نمایشگر را داخل قاب قرار داده و اتصالات بین بردها را می‌زنند.
5️⃣ تست عملکرد گوشی cmv77k
هر دستگاه قبل از بسته‌بندی، با پنل دربازکن تستی در خط تولید بررسی می‌شود.شامل:
تست روشن شدن تصویر دقیقاً ۱ ثانیه پس از زنگ درب.
تست صدای دوطرفه و کیفیت بلندگو.
تست باز کردن قفل با فرمان رله.
دستگاه‌های معیوب قبل از خروج از خط، تعمیر و دو مرتبه تست می‌شوند.
6️⃣ بسته‌بندی و ارسال
بسته‌بندی شامل دستگاه، دفترچه راهنما، فیش ۴ سیمه و پایه دیواری است.
محصول درون جعبه مقوایی کومکس با هولوگرام ضدتقلب قرار داده می‌شود، سپس برای بازارهای صادراتی (از جمله ایران) ارسال می‌گردد.
نکات فنی جالب
هر مانیتور کومکس کره حدود ۳ تا ۵ تراشه اصلی (IC) دارد: یکی برای ویدیو، یکی برای صوت، یکی برای کنترل فرمان و حافظه تصویر. کومکس از استاندارد ISO 14001 و ISO 9001 در کارخانه‌هایش استفاده می‌کند — به همین دلیل خطاهای تولید بسیار کم است.کیفیت سیگنال تصویر در مدل CMV‑77K بسیار پایدار است چون از مدار حذف نویز خط (Noise Filter Circuit) استفاده می‌شود.
